2017年12月，我中心购置的测井仿真实验设备到货。该套设备共包括双侧向、声波、放射性和遥测4种电路板（图1），每种电路板为11套，共计44套；TBS1104型示波器11台；计算机11台。经过实验中心刘丽老师3个多月的调试（图2），该套设备于今年4月份正式投入本科教学。
该套设备主要针对《测井仪器基础》课程，开设了四项实验项目，即：《双侧向测井仪电路调试》、《声波测井仪电路调试》、《伽马能谱测井仪电路调试》和《遥测测井仪电路调试》。由于仪器电路复杂，调试过程中遇到了各种问题，包括：波形不稳定和不显示、声波测量延迟和延迟门设置和调整、深浅双侧向跳线调整等，通过请教行业专家、查阅参考书和文献，终于将仪器调试和实验准备工作完成。主要的调试内容包括：1、正确连接44套设备供电系统，准确提供5路为+12V、-12V、5V电压和接地；2、针对不同电路板波形特征差异，掌握TBS1104型示波器原理，选取对应的参数设置及调整方法，保证其正确和稳定的显示波形信息；3、调试44套电路板的1496个重要电路位置的波形，依据电路图判断波形是否正确；更换电路板跳线位置，观察不同电路连接对信号输出的影响，如图3所示，为声波测井仿真实验系统的近接收端声波信号、延迟1和延迟门1波形图；如图4所示，为伽马测井仿真实验系统采样保持电路输入脉冲信号、峰值检测信号和低门槛检测信号。
目前，该套设备在教学中稳定运行，完成了实验课教学工作；今后，依托上述设备可开发和增设出新的实验项目，为学生提供开放实验，并为电路开发等科研工作提供有益的尝试。

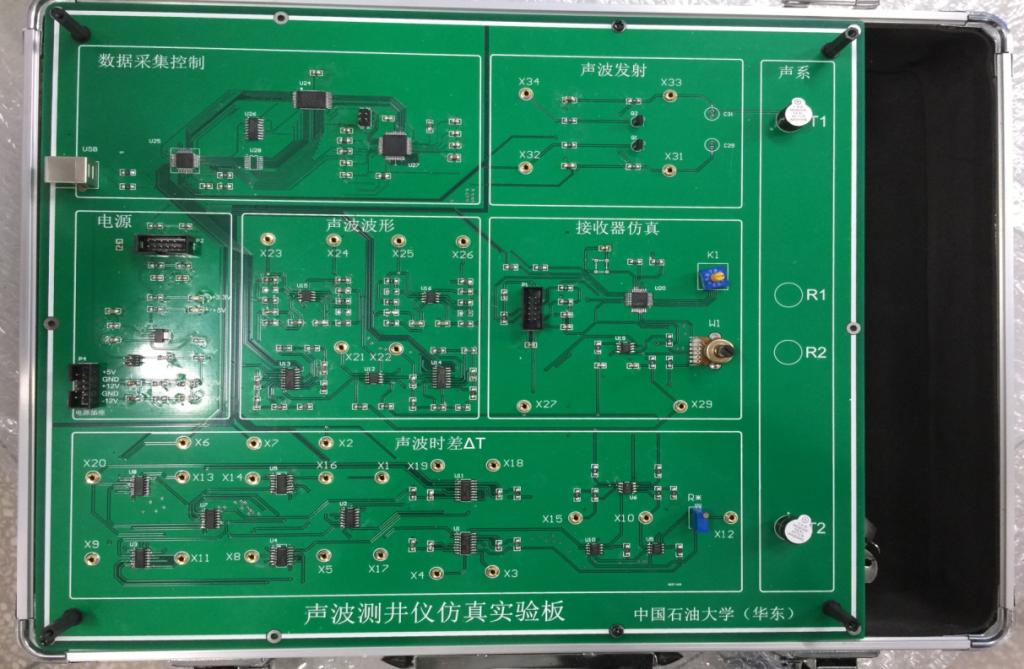

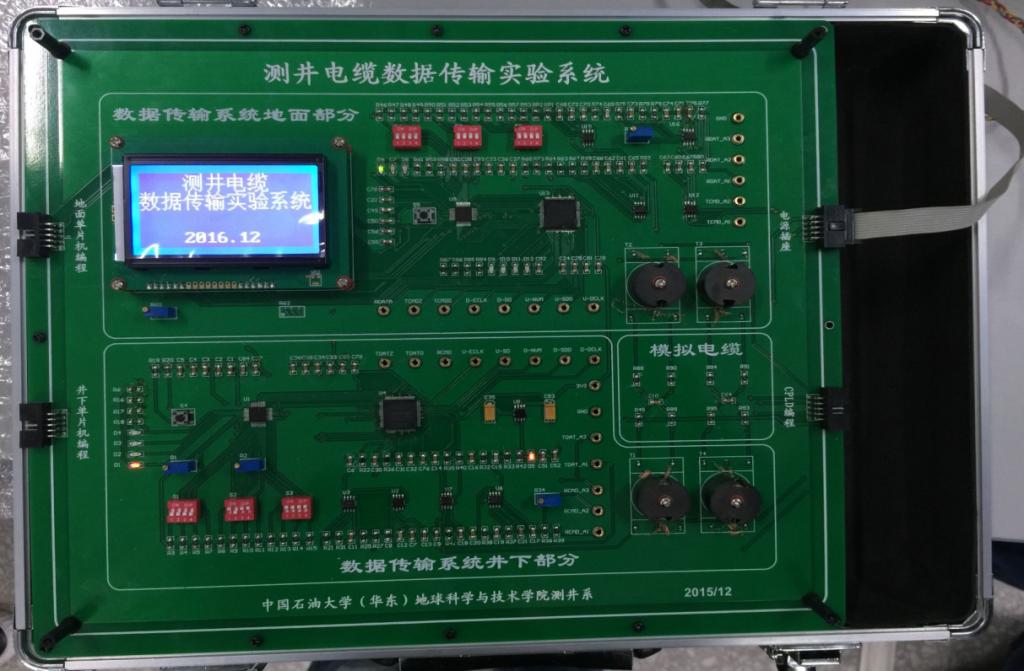

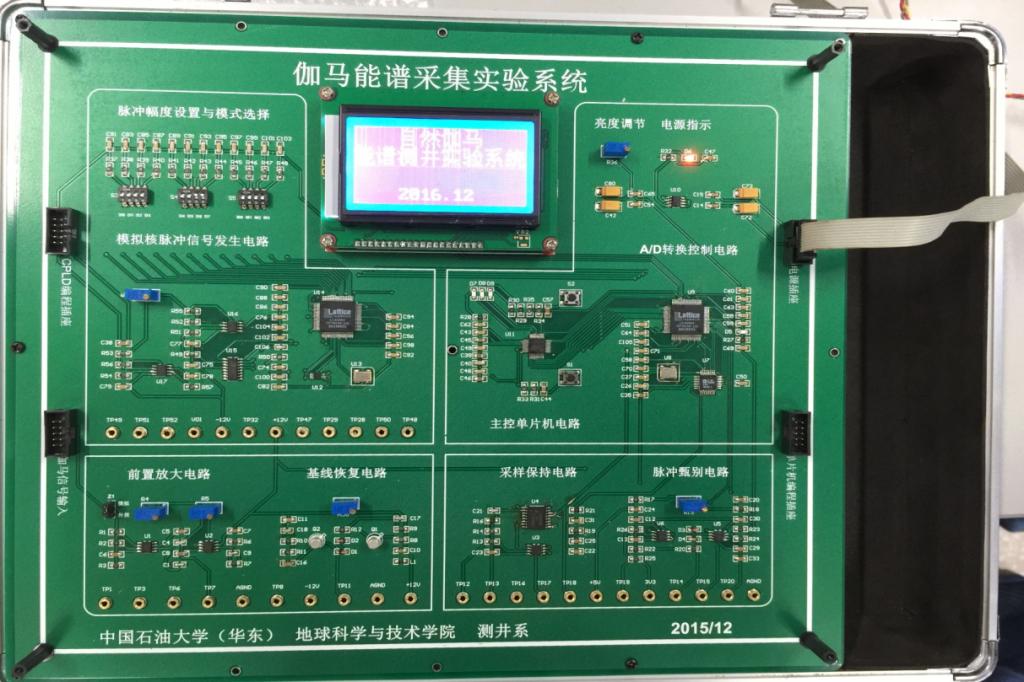

（a）遥测 （b）双侧向 （c）伽马 （d）声波

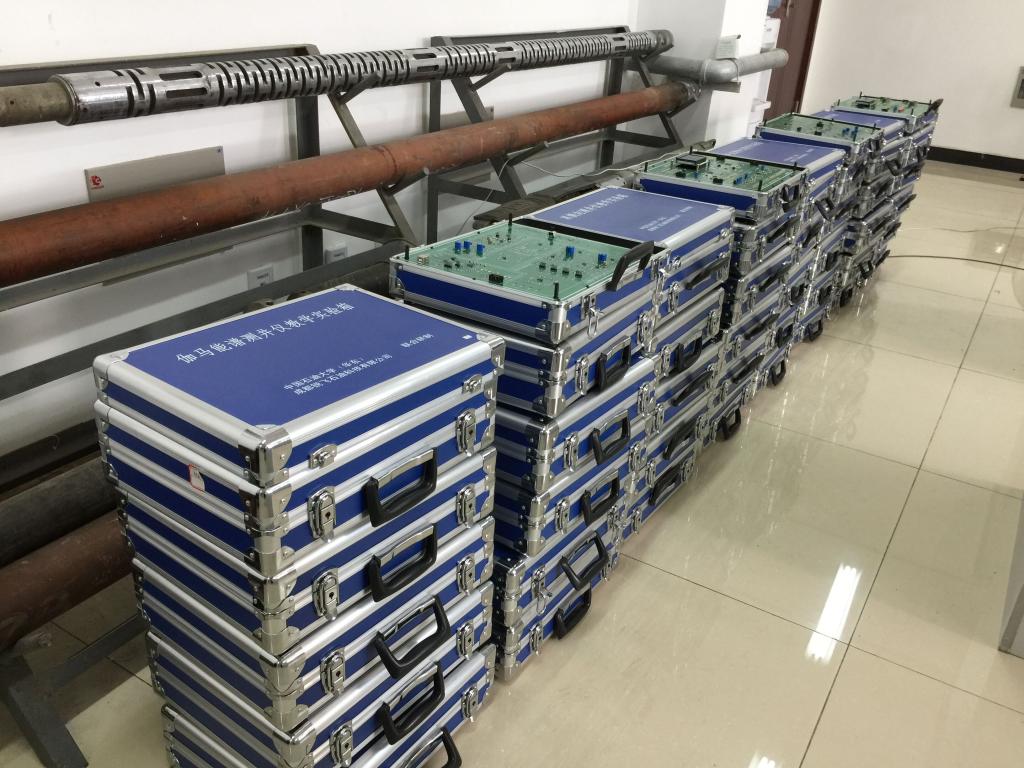

（e）44套仿真电路板
图1 测井仿真实验电路板

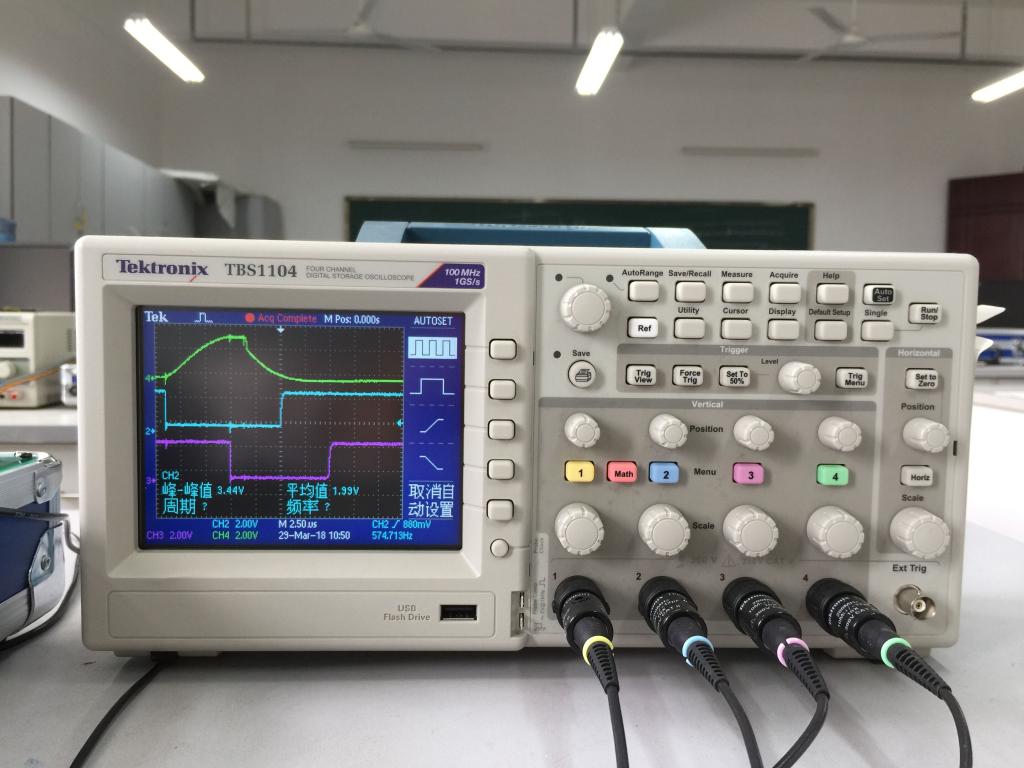

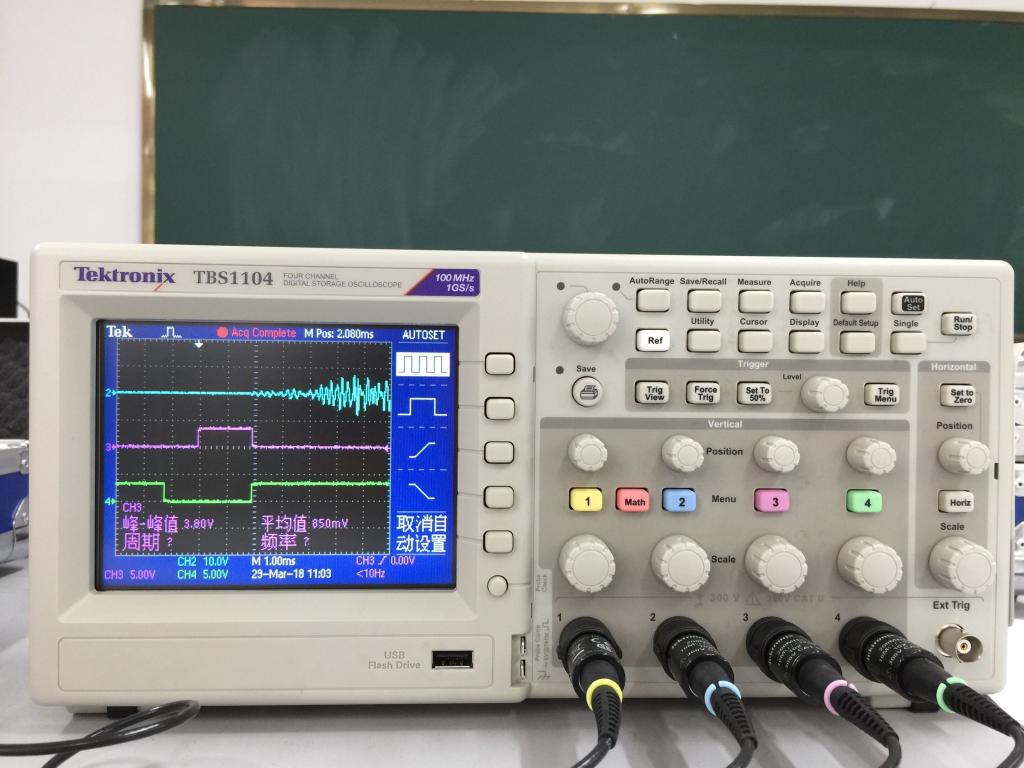

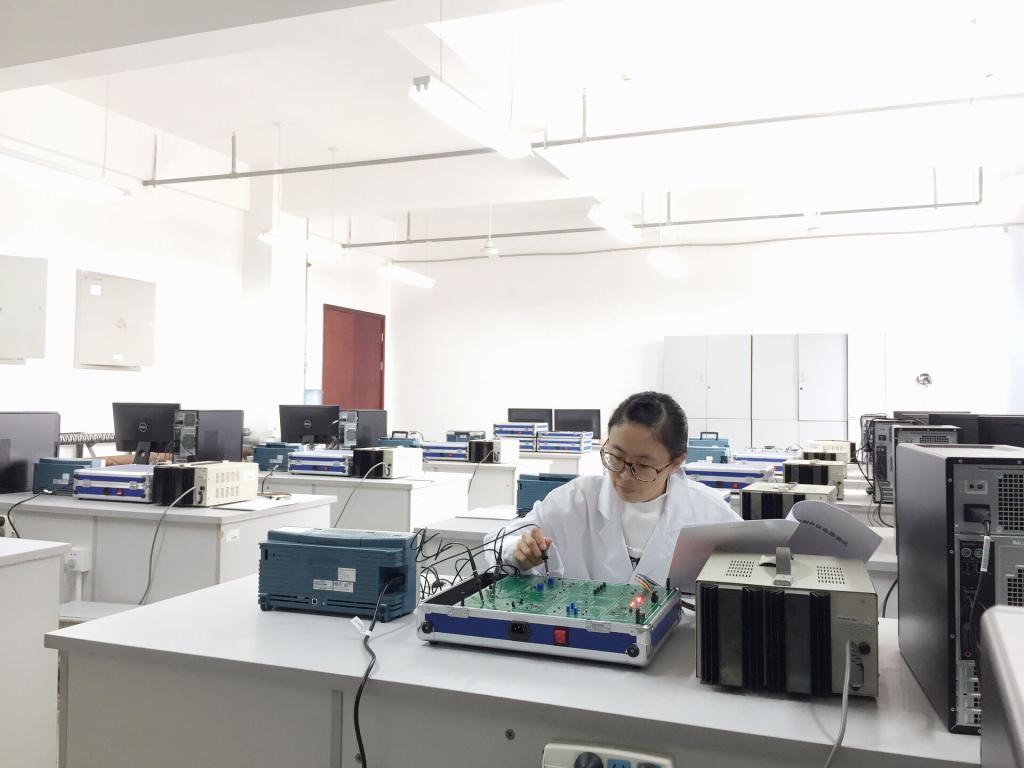

图2 实验人员进行设备调试 图3 声波测井仿真实验系统波形图 图4 伽马测井仿真实验系统波形图
